Cincin tempa paduan aluminium berdiameter besar

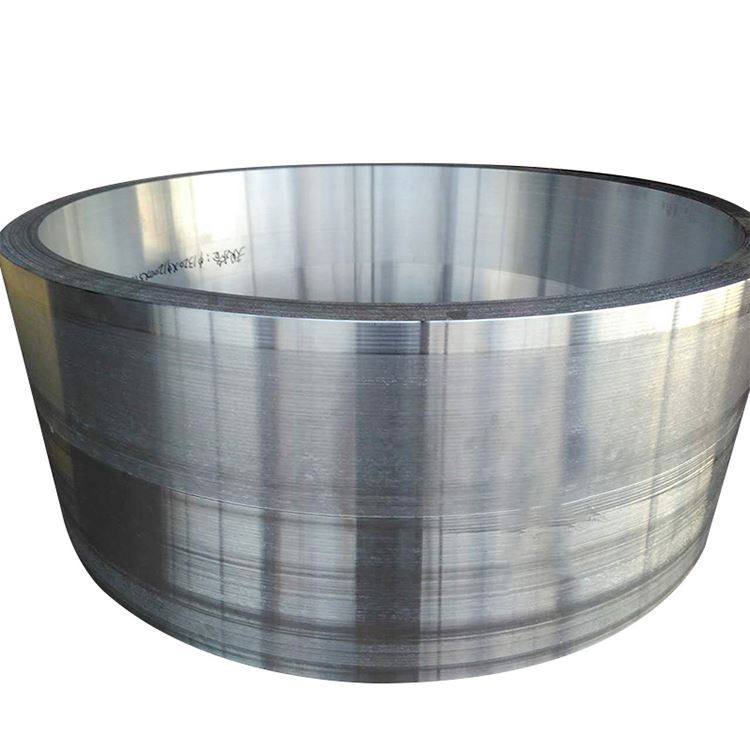

Cincin tempa paduan aluminium berdiameter besar adalah komponen struktural berkinerja tinggi yang sangat diperlukan dalam industri modern, banyak digunakan dalam bidang yang menuntut persyaratan ketat untuk kekuatan, ketangguhan, keandalan, stabilitas dimensi, dan raterium yang ringan . cincin ini biasanya dibuat dari berbagai tingkatan aluminum alloy aluminum melalui aluminium alloy pra-cincin dengan beberapa pra-cincin pra-cincin dengan berbagai tingkatan aluminum alloy aluminum melalui aluminum alloy {1}. meter, dan dengan demikian meningkatkan ketebalan dinding dan tinggi . forging menampilkan sifat mekanik yang unggul, struktur internal yang sangat padat, dan aliran butiran yang dioptimalkan di sepanjang lingkar cincin, memungkinkan kinerja yang sangat baik di bawah kondisi operasi ekstrem .

Nilai Paduan Aluminium Umum:

Seri berkekuatan tinggi (e . g ., 2024, 7075, 7050): Terutama digunakan dalam bidang dirgantara, militer, dan lain dengan rasio kekuatan-terhadap-berat yang ekstrem .

Seri yang tahan korosi/las (e . g ., 5052, 5083, 5a06): Banyak diterapkan dalam rekayasa laut, tangki penyimpanan cryogenic, bejana tekanan, dan area lain yang membutuhkan resistensi korosi tinggi, kemampuan las, dan ketangguhan cryogenic .

Seri struktural umum (e . g ., 6061, 6082): Cocok untuk struktur rekayasa umum, kekuatan penyeimbang, kemampuan mesin, dan biaya .

Proses penempaan premium untuk cincin berdiameter besar: Memproduksi cincin tempa paduan aluminium berdiameter besar adalah proses yang intensif-teknologi dan menuntut peralatan, dengan penekanan khusus pada kualitas internal dan keseragaman mikrostruktur:

Persiapan meleleh dan ingot:

Elemen aluminium primer dan paduan tinggi dipilih .

Teknologi peleburan, penyulingan, penyaringan, dan degassing canggih (e . g ., snif, degassing vakum, pengadukan elektromagnetik) digunakan untuk memastikan kebersihan yang sangat tinggi, meminimalkan inklusi dan kandungan gas . ultra-tinggi, meminimalkan inklusi dan kandungan gas .

Sistem casting direct-chill (DC) besar digunakan untuk menghasilkan ingot berdiameter besar dengan dimensi stabil dan struktur internal yang seragam, memenuhi persyaratan untuk penempaan skala besar berikutnya .

Pengobatan homogenisasi ingot:

Ingot besar menjalani durasi panjang (biasanya puluhan jam), pengobatan anil homogenisasi multi-tahap untuk menghilangkan makrosregasi, memastikan distribusi elemen paduan yang lebih seragam, dan meningkatkan daktilitas ingot, mempersiapkannya untuk penempaan skala besar berikutnya {., mempersiapkan mereka untuk berskala besar berikutnya .

Persiapan dan inspeksi billet:

Pengkondisian permukaan ingot (scalping atau penggilingan) untuk menghilangkan cacat permukaan .

Inspeksi ultrasonik 100% ketat dilakukan untuk memastikan ingot bebas dari cacat internal yang dapat mempengaruhi kualitas penempaan dan kinerja produk akhir (e . g ., retak, porositas, inklusi besar) .

Pemanasan awal: ingot atau preform dipanaskan secara seragam ke kisaran suhu penempaan yang tepat untuk memastikan keuletan optimal dan deformasi seragam selama pembentukan .

Urutan penempaan:

Menjengkelkan dan pra-pemeliharaan: Ingot dikenakan operasi multi-directional, beberapa menjengkelkan dan menggambar pada penekanan hidrolik besar untuk memecah struktur as-cast, menghilangkan butiran besar, dan membentuk bentuk preform yang sesuai (E . {., disk atau pancake) .

Tajam: Lubang pusat dibentuk pada pers dengan meninju atau dengan memperluas materi di atas mandrel, membuat struktur cincin pendahuluan . Proses ini lebih lanjut memadatkan material dan memperbaiki struktur mikro .

Formasi bergulir cincin: Ini sangat penting untuk membentuk cincin berdiameter besar . pada mesin bergulir cincin vertikal atau horizontal yang besar, kompresi radial dan aksial kontinu diterapkan pada ring preform oleh gulungan utama dan gulungan mandrel, dengan terus -menerus meningkatkan pancaran cincin yang mencapainya dengan ketebalan dinding yang tinggi dan ketinggian {{1} {1} ring. keliling, secara signifikan meningkatkan sifat mekanik keliling, dan lebih meningkatkan kepadatan material .

Die forging finish (opsional): Untuk cincin dengan bentuk yang lebih kompleks atau persyaratan akurasi dimensi yang sangat tinggi, pembentukan akhir dapat dilakukan pada mesin cetak penempaan besar untuk mendapatkan dimensi geometris yang tepat dan finish permukaan yang baik .

Perlakuan panas:

Depending on the alloy grade and final performance requirements, solution treatment, quenching, and aging treatment (for heat-treatable alloys) or stabilization treatment (for non-heat-treatable alloys) are performed. Heat treatment processes are crucial for the microstructural uniformity and stress control of large diameter rings, possibly requiring special cooling media and quenching methods to ensure uniform cooling and reduce residual stres .

Finishing dan Inspeksi:

Deburring, meluruskan, inspeksi dimensi, pemeriksaan kualitas permukaan, dll .

Akhirnya, pengujian nondestruktif yang komprehensif (e . g ., ultrasonik, penetran, eddy arus) dilakukan untuk memastikan kualitas internal dan permukaan produk sepenuhnya memenuhi standar dan kebutuhan pelanggan .

Sifat mekanik dari cincin tempa paduan aluminium berdiameter besar tergantung pada tingkat paduan yang dipilih, temperamen perlakuan panas, dan optimalisasi proses penempaan . secara umum, cincin forged menawarkan keuntungan berikut:

Kisaran kinerja yang khas (tergantung paduan dan temperamen):

Kekuatan Tarik Ultimate: 170 MPa - 600 MPa

Kekuatan Yield (0,2%): 60 MPa - 550 MPa

Perpanjangan: 7% - 28%

Kekerasan: 40 HB - 180 HB

Kekuatan Kelelahan: 70 MPa - 200 MPa

Ketangguhan Fraktur (K1C): 20 MPa√m - 45 MPa√m

Mikrostruktur cincin palsu aluminium berdiameter besar adalah jaminan mendasar dari sifat makroskopik mereka yang sangat baik:

Fitur mikrostruktur utama:

Struktur biji -bijian dan aliran biji -bijian:

Setelah penempaan, terutama cincin bergulir, butiran as-cast kasar rusak dan diorientasikan kembali, membentuk biji-bijian rekristalisasi yang halus dan setara dan/atau butiran non-rekristalisasi memanjang yang selaras dengan arah deformasi utama .

Grain flow is a unique characteristic of forgings, referring to the fibrous structure formed by internal metal grains during plastic deformation along the contour and stress direction. In large diameter forging rings, grain flow is uniformly distributed along the ring's circumference, providing excellent circumferential strength, fatigue resistance, and toughness.

Dispersoid yang dibentuk oleh elemen paduan (e . g ., al₃zr, almncr) secara efektif menghambat pertumbuhan dan rekristalisasi butir, mempertahankan penyempurnaan butir .

Eliminasi kepadatan tinggi dan cacat:

Tekanan besar yang diterapkan selama proses penempaan sepenuhnya menutup cacat internal, seperti porositas, rongga penyusutan, dan kantong gas, yang mungkin timbul selama casting, secara signifikan meningkatkan kepadatan material .

Mengurangi inklusi non-logam dan makhamregasi, yang mengarah ke mikrostruktur yang lebih seragam .

Penguatan distribusi fase:

Kontrol yang tepat atas proses perlakuan panas memastikan presipitasi yang seragam dan halus serta distribusi fase penguatan (e . g ., mg₂al₃ dalam seri 5xxx, atau al₂cumg, mgzn₂ dalam 2xxx/7xxx series) di dalam {{{{{{{{{{{{2xxx {{{{{{{2xxx) di dalam {MGZN {

Morfologi dan distribusi endapan pada batas butir juga dikontrol secara ketat untuk mengoptimalkan resistensi retak korosi stres .

Kisaran ukuran cincin tempa paduan aluminium berdiameter besar sangat lebar dan dapat diproduksi sesuai dengan persyaratan khusus pelanggan .

Kemampuan Kustomisasi:

Cincin tempa yang dibuat khusus dengan berbagai ukuran, bentuk (e . g ., persyaratan non-sirkular, kerucut), dan toleransi dapat diproduksi sesuai dengan gambar pelanggan terperinci dan spesifikasi teknis .

Biasanya ditawarkan dalam kondisi mesin kasar atau finishing mesin untuk mengurangi biaya pemrosesan pelanggan dan waktu .

5. Penunjukan Temper & Pilihan Perlakuan Panas

Cincin forged paduan aluminium berdiameter besar dapat disediakan di berbagai pemarah perlakuan panas tergantung pada jenis paduannya dan persyaratan aplikasi akhir .

Bimbingan seleksi temperamen:

Persyaratan kekuatan: 7xxx Series T6 Temper menawarkan kekuatan tertinggi, tetapi sensitivitas SCC -nya harus dipertimbangkan .

Resistensi korosi: 5xxx Series (H116/H321) dan 7xxx Series T73/T74 Mempect adalah pilihan terbaik .

Kemampuan las: 5xxx dan 6xxx Series Alloys memiliki las yang sangat baik . pengelasan fusi konvensional umumnya tidak direkomendasikan untuk seri 2xxx dan 7xxx .

Lingkungan layanan: Persyaratan khusus untuk lingkungan laut, lingkungan cryogenic, kapal tekan, dll .

Pemesinan cincin tempa paduan aluminium berdiameter besar biasanya membutuhkan peralatan mesin besar dan tinggi dan strategi pemesinan khusus .

Bimbingan manufaktur:

Kemampuan mesin: Paduan aluminium umumnya memiliki kemampuan mesin yang baik, tetapi lengket dan pembungkus chip adalah masalah umum . alat yang tajam dengan sudut gare besar, sudut helix tinggi, dikombinasikan dengan pelumas pendingin yang efisien dan sistem evakuasi chip yang baik, diperlukan .

Manajemen stres residual: Pengampunan berukuran besar rentan terhadap tekanan residu yang signifikan selama pendinginan dan pemesinan, yang dapat menyebabkan distorsi . metode pelepas stres seperti peregangan (TXX51), kompresi, atau penghilang stres getaran dapat digunakan .

Perawatan permukaan: Perawatan anodisasi, lukisan, atau pelapisan konversi dapat diterapkan tergantung pada lingkungan layanan dan persyaratan estetika .

Resistansi korosi cincin tempa aluminium berdiameter besar adalah keuntungan utama untuk aplikasi mereka di lingkungan yang keras .

Sistem Perlindungan:

Pemilihan paduan dan temperamen: Pilih Kelas Alloy dan Panas Perlakuan Panas dengan resistensi korosi yang secara inheren superior (E . g ., 5xxx Series H116/H321, atau 7xxx Series T73/T74) .

Perawatan permukaan:

Anodisasi: Metode perlindungan yang paling umum, membentuk film oksida yang keras dan padat yang meningkatkan korosi dan resistensi keausan .

Pelapis konversi kimia: Berfungsi sebagai primer yang sangat baik untuk cat atau perekat, memberikan perlindungan dasar .

Sistem lukisan/pelapisan: Primer epoksi berkinerja tinggi dan topcoats poliuretan memberikan perlindungan jangka panjang di lingkungan laut dan industri .

Pertimbangan desain: Hindari area jebakan air dan korosi celah; Terapkan isolasi galvanik saat bersentuhan dengan logam yang berbeda .

Pertimbangan desain:

Ringan: Kepadatan rendah paduan aluminium memungkinkan cincin berdiameter besar untuk mencapai pengurangan berat badan yang signifikan, menawarkan manfaat ekonomi dan kinerja yang substansial dalam ruang angkasa, transportasi kereta api, dan aplikasi laut .

Kisaran suhu operasi: Harus ditentukan berdasarkan jenis paduan dan lingkungan aplikasi, menghindari layanan jangka panjang pada suhu tinggi yang dapat menyebabkan degradasi kinerja .

Kekuatan dan keseimbangan kekakuan: Melalui desain bagian yang wajar dan pemilihan paduan, pastikan kekakuan yang cukup untuk mencegah deformasi berlebihan saat memenuhi persyaratan kekuatan .

Kemampuan beradaptasi lingkungan: Pertimbangkan faktor -faktor seperti korosivitas, kisaran suhu, getaran, dan beban dampak dari lingkungan kerja .

Kontrol kualitas untuk cincin tempa paduan aluminium berdiameter besar sangat ketat, mencakup setiap tahap dari bahan baku hingga pengiriman produk jadi .

Prosedur Pengujian Standar:

Sertifikasi bahan baku: TRACEABILITAS INGOT, Verifikasi Komposisi Kimia, Nomor Panas, Tanggal Produksi, dll .

Kontrol Kualitas Leleh dan Ingot: Analisis unsur online, pengukuran konten hidrogen, pemantauan efisiensi filter, deteksi cacat ultrasonik .

Pemantauan Proses Penempaan: Pemantauan real-time profil suhu, jumlah deformasi, tekanan, kondisi mati, dll .

Pemantauan Proses Perawatan Panas: Keseragaman suhu tungku, waktu, laju pendinginan, suhu media quench, dll .

Inspeksi Akurasi Dimensi dan Geometris: Inspeksi komprehensif diameter luar dan dalam, ketebalan dinding, tinggi, kerataan, konsentrisitas, dll.

Pengujian Properti Mekanik:

Contoh: Sampel diambil dari lokasi kritis (biasanya arah sirkumferensial dan radial cincin) sesuai dengan dimensi penempaan dan persyaratan standar untuk pengujian .

Tes: Tensile (UTS, YS, EL), kekerasan, ketangguhan dampak, kelelahan, ketangguhan fraktur, stres korosi cracking (SCC) .

Tes Nondestructive (NDT):

Pengujian ultrasonik: Inspeksi volumetrik 100% dari seluruh cincin, metode paling efektif untuk mendeteksi cacat internal (e.g., inklusi, porositas, retakan, korosi intergranular), seringkali diperlukan untuk memenuhi standar kedirgantaraan (misalnya.g., AMS 2630 kelas AA).

Pengujian Penetran: Mendeteksi permukaan dan cacat permukaan dekat .

Eddy saat ini pengujian: Mendeteksi cacat permukaan dan dekat permukaan, terutama untuk bahan konduktif .

Pengujian Radiografi (RT): Digunakan untuk inspeksi ulang cacat internal di bidang kritis tertentu .

Analisis Mikrostruktur: Pemeriksaan Metalografi Untuk Mengevaluasi Ukuran Butir, Aliran Butir, Tingkat Rekristalisasi, Distribusi Endapan, Jenis Cacat, dll .

Pengukuran kekasaran permukaan.

Standar dan Sertifikasi:

Mematuhi ASTM B247, AMS (Spesifikasi Bahan Aerospace), EN (Standar Eropa), GB/T (Standar Nasional Cina), dll .

Sertifikasi Sistem Kualitas: ISO 9001, AS9100 (Aerospace) .

EN 10204 Tipe 3 . 1 atau 3.2 Laporan tes material dapat disediakan, dan sertifikasi pihak ketiga dapat diatur berdasarkan permintaan pelanggan.

Cincin tempa paduan aluminium berdiameter besar memainkan peran penting di berbagai sektor industri berteknologi tinggi dan berat karena kinerja keseluruhannya yang sangat baik .

Area aplikasi primer:

Aerospace: Casing mesin pesawat, cincin komponen turbin, cincin penahan beban landing gear, roket bahan bakar cincin penghubung, cincin struktural pesawat ruang angkasa, dll .

Industri energi: Cincin peralatan pembangkit listrik tenaga nuklir, flensa poros utama turbin angin, flensa bejana tekanan besar, cincin tangki bahan bakar hidrogen, dll .

Teknik Marinir dan Lepas Pantai: Cincin penghubung struktural lambung kapal besar, cincin pendukung kritis untuk platform pengeboran lepas pantai, cincin penghubung lambung lambung submersible laut dalam, cincin tangki pembawa LNG, dll .

Transit kereta api: Cincin penghubung tubuh kereta berkecepatan tinggi, pengampunan bogie kritis, cincin sistem pengereman kereta api besar, dll .

Militer: Gunung senjata artileri besar, cincin penahan beban kendaraan lapis baja, cincin peluncur rudal, dll .

Mesin berat: Balapan bantalan besar, gear blanks, cincin bantalan utama untuk mesin membosankan terowongan, dll .

Keuntungan Desain:

Ringan: Kepadatan rendah paduan aluminium yang dikombinasikan dengan proses penempaan memungkinkan pengurangan berat badan yang signifikan dalam komponen struktural besar, meningkatkan efisiensi dan mengurangi biaya operasi .

Keandalan dan keamanan yang tinggi: Kekuatan tinggi, ketangguhan tinggi, resistensi kelelahan yang sangat baik, dan struktur mikro internal yang padat yang disediakan dengan memalsukan memastikan keandalan jangka panjang komponen di bawah beban ekstrem dan lingkungan yang kompleks .

Stabilitas dimensi: Setelah perlakuan panas yang ketat dan menghilangkan stres, cincin palsu berdiameter besar menunjukkan stabilitas dimensi yang baik selama pemesinan berikutnya dan layanan jangka panjang .

Resistensi korosi: Khususnya paduan seri 5xxx menunjukkan resistensi korosi yang sangat baik di lingkungan laut dan industri .

Fleksibilitas desain: Melalui pemilihan paduan yang berbeda, pemarah perlakuan panas, dan proses penempaan yang disesuaikan, berbagai persyaratan desain yang kompleks dan menuntut dapat dipenuhi .

Keterbatasan Desain:

Biaya: Produksi cincin palsu berdiameter besar membutuhkan peralatan khusus yang mahal dan proses kompleks, yang mengarah ke biaya awal yang lebih tinggi .

Sensitivitas suhu: Beberapa paduan aluminium berkekuatan tinggi mungkin mengalami degradasi kinerja di lingkungan suhu tinggi jangka panjang, membutuhkan pertimbangan batas suhu operasi .

Kemampuan las: Beberapa paduan kekuatan tinggi memiliki kemampuan las yang buruk, yang mungkin memerlukan teknik pengelasan khusus atau desain untuk menghindari pengelasan .

Stres residual: Proses pendinginan untuk pengampunan berukuran besar dapat menghasilkan tekanan residu yang signifikan, membutuhkan perawatan pelepasan stres yang tepat .

Pertimbangan ekonomi dan keberlanjutan:

Nilai siklus hidup: Meskipun investasi awalnya tinggi, kinerja superior dan umur panjang cincin palsu mengurangi biaya pemeliharaan dan penggantian, menawarkan nilai ekonomi yang lebih tinggi dalam jangka panjang .

Pemanfaatan materi: Forging adalah proses bentuk dekat-net, secara efektif mengurangi limbah bahan baku dibandingkan dengan pemesinan tradisional .

Keramahan lingkungan: Paduan aluminium adalah bahan yang dapat didaur ulang sepenuhnya, sejajar dengan prinsip -prinsip manufaktur hijau; Produk Peningan juga berkontribusi untuk mengurangi konsumsi energi dan emisi karbon produk akhir .
