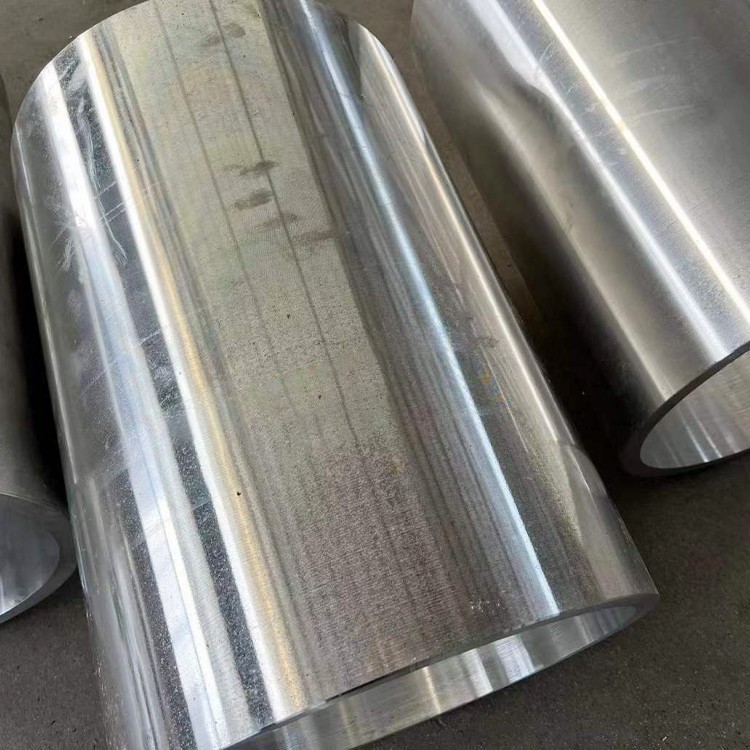

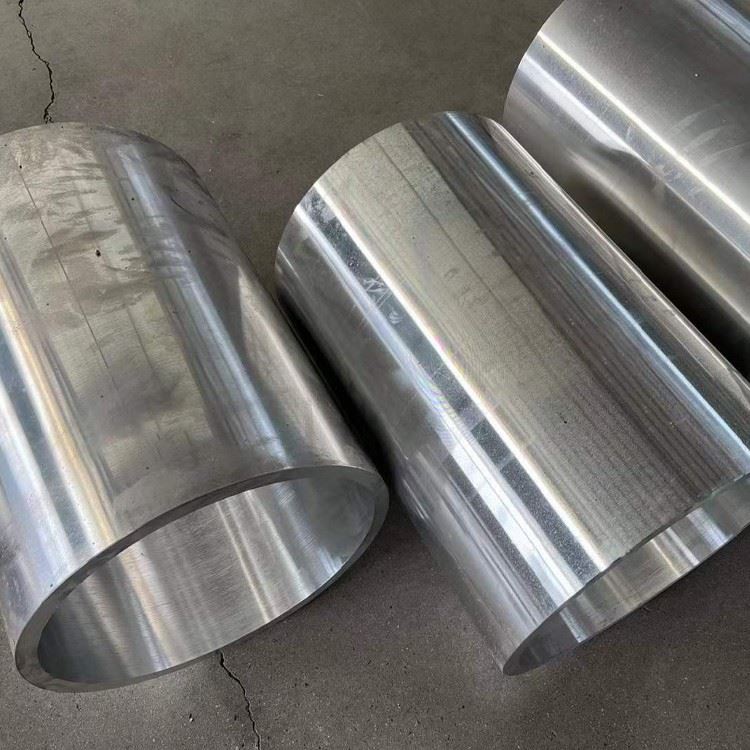

7050 pipa aluminium berdiameter besar

7050 Tabung aluminium berdiameter besar termasuk dalam kategori kekuatan tinggi, paduan yang dapat diobati . karakteristiknya adalah kekuatan luar biasa, resistensi terhadap korosi yang terkelupas, dan retak korosi stres, . pipa-bagian ini banyak digunakan dalam pembuatan komponan struktural pesawat, seperti nedium, seperti componen, seperti komponen yang banyak digunakan dalam pembuatan pesawat yang bersekolah di tengah pesawat, seperti komponen, seperti komponan pesawat udara, seperti komponan pesawat udara, seperti komponan pesawat udara, seperti komponan pesawat udara, seperti pesawat terbang, seperti komponan pesawat udara, seperti komponan pesawat udara, lemparan biasa, seperti komponan pesawat udara, lemparan biasa, seperti komponan pesawat udara pesawat, seperti pesawat terbang, Mengampakkan . Paduan yang digunakan pada bagian -bagian ini harus memiliki resistensi tinggi terhadap korosi spalling, retak korosi stres, ketangguhan fraktur, dan resistensi kelelahan .

Kirim permintaan

1. komposisi material & proses pembuatan

7050 (AMS 4050m, ASTM B247) Pipa berdiameter besar menampilkan sistem paduan tembaga-seng-magnesium yang dioptimalkan untuk aplikasi struktural kekuatan tinggi:

Kimia Paduan:

Zinc (zn): 5.7-6.7% (penguatan primer)

Magnesium (mg): 1.9-2.6% (pengerasan presipitasi)

Tembaga (cu): 2.0-2.6% (resistensi korosi stres)

Lacak elemen:

Zirconium (zr): 0.08-0.15% (perbaikan butir)

Besi (Fe): Kurang dari atau sama dengan 0,15% maks

Silikon (SI): Kurang dari atau sama dengan 0,12% maks

Mangan (MN): Kurang dari atau sama dengan 0,10% maks

Proses manufaktur lanjutan:

Billet Pre-Heating: 430-480 derajat (atmosfer argon)

Hot Extrusion: 315-410 derajat di 100-350 mn tekan gaya

Ukuran gambar dingin: 15-30% reduksi

Peregangan pelatihan: 1-3% Perpanjangan permanen

Perlakuan Panas: T7451/T7651 Penuaan Hak Milik

Kalibrasi: 3- Roll Planetary Sizing System

Finish Surface: micro-peening (0.5-1.2 μm ra)

Bersertifikat untuk AMS-QQ-A -200/11 dan EN 754 standar dengan penelusuran bahan digital lengkap .

2. sifat mekanik untuk struktur berat

Milik	T7451 Temper	T7651 Temper	Standar uji
Kekuatan tarik pamungkas	510-550 MPa	530-570 MPa	ASTM E8
Kekuatan Yield (RP0.2)	455-495 MPa	470-510 MPa	ASTM E8
Perpanjangan (%)	9-12%	7-10%	ASTM E8
Ketangguhan patah KIC	32 MPa√m	29 MPa√m	ASTM E399
Hasil kompresi	480-520 MPa	500-540 MPa	ASTM E9
Kekuatan geser	300-335 MPa	310-345 MPa	ASTM B565
Kekuatan Kelelahan (10⁷)	160-185 MPa	180-205 MPa	ASTM E466
Kekuatan bantalan	840-890 MPa	860-910 MPa	ASTM E238

Mempertahankan lebih dari atau sama dengan 90% sifat mekanik pada suhu dari -55 derajat ke +125 derajat per astm e 21.

3. perlakuan panas & kontrol mikrostruktural

Urutan Penuaan Hak Milik:

Perawatan Solusi: 477 derajat ± 5 derajat untuk 2-4 jam

Quenching terkontrol: quench polimer di 40-60 derajat /detik

Pelepasan Stres: Deformasi Peregangan 3%

Protokol Penuaan:

T7451: 107 derajat /8hr + 163 derajat /30hr

T7651: 121 derajat /6hr + 177 derajat /20hr

Karakteristik mikrostruktur:

Ukuran butir: astm 6-7 (25-40 μm)

Struktur endapan:

η '(mgzn₂) fase: 10-30 nm

Al₃zr dispersoids: 5-15 nm

Kepadatan dislokasi: 4-6 × 10¹⁰/cm²

Struktur batas butir: fase η diskrit

Rekristalisasi: Kurang dari atau sama dengan 15%

Indeks Tekstur:<1.5 random multiples

4. Spesifikasi dimensi untuk pipa besar

Parameter	Rentang standar	Toleransi presisi	Kemampuan khusus
Diameter luar	200-1200 mm	± 0,15% OD	Hingga 2500 mm
Ketebalan dinding	8-80 mm	+10%/-5% wt	3-150 mm tersedia
Panjang	3-20 m	+10 mm/-0 mm	Hingga 30m bagian
Ovalitas	Kurang dari atau sama dengan 0,8%	Kurang dari atau sama dengan 0,3% (kritis)	-
Kelurusan	1,0 mm/m	0,3 mm/m	-
Sifat tegak lurus	Kurang dari atau sama dengan 0,5 derajat	Kurang dari atau sama dengan 0,2 derajat	-
Keseragaman dinding	±7%	±3%	-

Teknologi Pembentukan Lanjutan:

Pembentukan putaran untuk konfigurasi akhir

Aliran berputar untuk variasi ketebalan

Ekspansi Eksplosif untuk Transisi Ukuran

Mandrel Forging untuk ujung bergelang

Perlakuan panas larutan lokal

5. kinerja daya tahan lingkungan

Kondisi	Peringkat kinerja	Metrik kunci	Metode perlindungan
Paparan semprotan garam	Bagus sekali	<0.002 mm/yr corrosion rate	Perawatan Alodine 1200
Retak korosi stres	Bagus	Threshold >150 MPa	T7451 Temperamen yang berlebihan
Korosi galvanik	Sedang	<0.003 mm/yr when isolated	Isolasi fiberglass
Paparan atmosfer	Bagus sekali	Lingkungan pedesaan 0,0001 mm/tahun	Lapisan konversi kromat
Kelembaban tinggi	Bagus	Tidak ada lubang setelah 3000 jam	Anodisasi (tipe II)

Opsi Peningkatan Permukaan:

Hard anodizing (50-70 μm, 500-600 hv)

Oksidasi elektrolit plasma (PEO)

HVOF WC-CO Coating (1200-1400 hv)

Pelapisan Nikel Listrik (ENP)

Aluminium semprot termal (TSA)

6. properti pemesinan & fabrikasi

Operasi	Bahan pahat	Parameter yang disarankan	Ketepatan dimensi
Pengeboran lubang dalam	Gundrills karbida	25-45 m/min, 0.05-0.12 mm/rev	± 0,05 mm
Akhir penggilingan	Tialn Coated Carbide	250-400 m/min, 0.1-0.3 mm/gigi	Ra 0.8-1.6 μm
Penyadapan	Taps HSS-E Dilapisi	8-15 m/mnt, titik spiral	Toleransi 6H
Membosankan	Bar berujung CBN	150-250 m/mnt, 0,05 mm/rev	IT7 Grade
Trepanning	Pemotong PCD	60-100 m/mnt	Runout dinding ± 0,1 mm

Keuntungan Machinability:

Formasi chip: chip pemecah pendek

Kecenderungan Edge Built-Up: Rendah (Kelas B per ISO 3685)

Persyaratan Kekuatan Pemotongan: 20-30% lebih rendah dari baja

Kontrol tegangan residual: Pemesinan kriogenik yang mampu

Finishing permukaan khas: ra 0.4-1.6 μm dapat dicapai

7. Teknologi Pengelasan & Bergabung

Proses pengelasan optimal:

Variabel Polarity Paw (VPPAW):

Saat ini: 180-300 a

Kecepatan perjalanan: 100-250 mm/min

Pengisi: ER7037 (al-Zn-MG)

Pengelasan gesekan gesekan:

Kecepatan spindle: 350-600 rpm

Traverse: 80-200 mm/mnt

Down force: 12-20 kn

Desain gabungan khusus:

Sendi mekanik berkekuatan tinggi:

Kerah swaged dengan 1:15 lancip

Gangguan cocok untuk busing

Sistem ikatan perekat:

Epoxy Novolac: 25 MPa pada 100 derajat

Polyurethane Methacrylate: 18 MPa

Sendi Double-Welded:

Root gap: 0.8-1.5 mm

Sudut Groove: 60 derajat ± 5 derajat

Co-Gouging: Penetrasi penuh

8. sifat fisik untuk aplikasi struktural

Milik	Nilai	Signifikansi struktural
Kepadatan	2.83 g/cm³	60% penghematan berat vs baja
Modulus Young	71 IPK	Rasio kekakuan terhadap berat
Rasio Poisson	0.33	Distribusi stres
Cte (20-150 derajat)	23,6 μm/m · derajat	Kompatibilitas Termal
Konduktivitas termal	130 W/m·K	Disipasi panas
Resistivitas listrik	41.5 nΩ·m	Debit statis
Kapasitas redaman	0.002	Pengurangan Getaran
Permeabilitas magnetik	1.00002	Perlindungan EMI

9. Pengujian & Sertifikasi

Protokol pengujian yang ketat:

Ultrasonic Testing: 5-15 MHZ Probe, AWS D1.2 Standar

Eddy Current Inspection: 1-3% Sensitivitas

Pengujian Hidrostatik: Tekanan Desain 1,5x

Ketangguhan Fraktur: Protokol ESIS TC24

Pengujian Kelelahan: 10⁷ siklus minimum

Analisis tegangan residual: Metode difraksi sinar-X

Sertifikasi komprehensif:

Akreditasi NADCAP AC7108

Sistem Kualitas ISO 9001/AS9100

Ped 2014/68/Kepatuhan Uni Eropa

Persetujuan Jenis Jenis DNV

Sertifikasi material ABS

MIL-DTL -45225 Inspeksi

10. Aplikasi Industri

Sektor aplikasi primer:

Kerangka kerja struktural dirgantara

Sistem tabung peluncuran rudal

Silinder hidrolik industri

Pipa injeksi gas sektor energi

Boom dan lengan mesin berat

Syukur Propulsi Laut

Penyimpanan gas tekanan tinggi

Komponen Struktural Teleskop

Penanganan & Penyimpanan:

Lapisan VCI dengan paket desiccant

Pelindung akhir non-logam

Pelana kayu di rak penyimpanan

Kebijakan kontak langsung yang tidak pernah menumpuk

Sistem Transportasi Wadah ISO
